设备特点

便携式

● 重量轻(≤12.5kg)

● 体积小

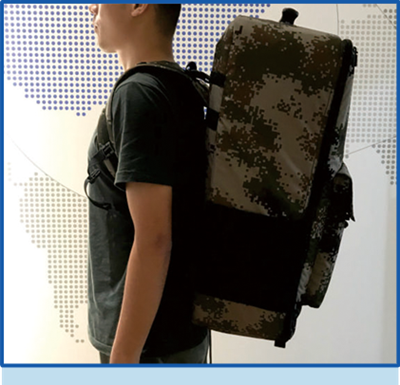

● 可背负

● 可车载

高性能

● 精密传动结构加自锁功能

● 确保恶劣环境高跟踪精度

操作简单

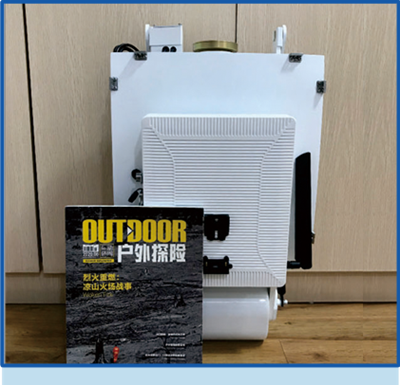

● 一体化设计

● 三分钟拼装

● 一键自动对星

● 即享卫星WiFi热点

设备参数

物理尺寸

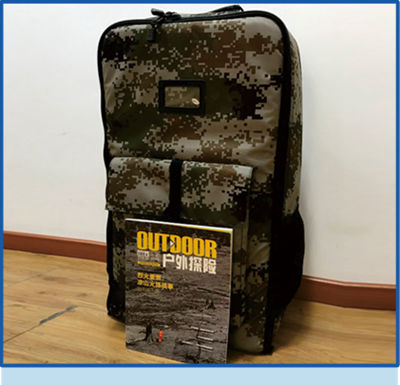

● 收藏尺寸 500x340x225 mm(长*宽*高)；670x390x290 mm(长*宽*高)含包

● 设备重量 单机≤12.5kg(不含电池)；带软包电池及充电器≤17.5kg

卫星终端指标

● 频率范围 接收10.7 ~ 12.75GHz；发射13.75 ~ 14.5GHz

● 极化方式 线极化，自动可调

● G/T ≥15.76dB/K(20℃)

● 天线增益 接受≥37.1dBi@12.25GHz；发射≥38.4dBi@14.25GHz

● 整机功耗 不大于72W

● 天线面 0.75m等效口径，抛物面偏馈天线

● 天线效能 ≥85%

● 对星时间 W2min,冷启动

● 对星方式 一键自动对星

● 方位、俯仰、极化范围 方位无限制；俯仰10° ~ 90°；全自动极化±90°

● 天线增益 接受≥37.1dBi@12.25GHz；发射≥38.4dBi@14.25GHz

● 配套功效 6W

● 方位面第一电平旁瓣 ≤-14dB

● 配套卫星调制解调器 内部集成，可根据客户要求选定Modem,如IQ200、SatBox620、Gilat Capricon-4、Newtec2500、Newtec2510等

接口特性

● 供电 9-24V DC

● 标配电池 16.8V，290Wh

● 数据接口 1个以太网RJ-45接口，内置WIFi

环境特性

● 抗风能力 工作：55km/h(七级风)正常工作

● 温度 工作温度：-25℃ ~ +55℃，储存温度：-40℃ ~ +70℃

● 工作温度 0 ~ 95％(无凝结)

● 防护等级 IP66
